Mengenal Kode Warna Pada Resistor

 Resistor adalah komponen elektronika yang sangat umum digunakan dalam berbagai rangkaian elektronik. Salah satu aspek yang menarik dan penting dari resistor adalah adanya kode warna pada badannya. Kode warna ini tidak hanya berfungsi untuk membedakan resistor satu dengan yang lain, tetapi juga memberikan informasi penting tentang nilai resistansinya. Artikel ini akan mengulas secara mendalam makna dan penjelasan kode warna pada resistor.

Pengenalan Resistor dan Fungsinya

 Sebelum kita membahas lebih lanjut tentang kode warna pada resistor, mari kita memahami fungsi dan peran utama resistor dalam dunia elektronika. Resistor adalah komponen elektronika pasif yang digunakan untuk membatasi aliran arus listrik dalam suatu rangkaian. Ini menciptakan hambatan terhadap aliran arus, mengubah energi listrik menjadi energi panas. Fungsi-fungsi utama dari resistor adalah:

•  Pengatur Tegangan: Resistor digunakan untuk mengatur atau mengurangi tegangan dalam sebuah sirkuit. Dalam aplikasi ini, resistor disebut sebagai pembagi tegangan.
•  Pengatur Arus: Resistor digunakan untuk membatasi arus listrik dalam sirkuit. Ini membantu melindungi komponen lain dalam sirkuit dari kerusakan akibat arus berlebihan.
•  Penguat Sinyal: Resistor dapat digunakan dalam berbagai konfigurasi untuk menguatkan sinyal elektronik. Ini adalah salah satu fungsi utama dalam amplifier elektronik.

 Kode Warna pada Resistor: Mengapa Penting?

 Seiring dengan nilai resistansi, resistor juga memiliki toleransi, yang menunjukkan sejauh mana nilai resistansi sebenarnya dapat berbeda dari nilai yang dinyatakan. Kode warna pada resistor memberikan informasi penting tentang nilai resistansi dan toleransi resistor tersebut. Tanpa kode warna ini, akan sangat sulit untuk mengidentifikasi resistor mana yang sesuai dengan kebutuhan dalam perancangan sirkuit.

 Mengapa Menggunakan Kode Warna?

 Menggunakan kode warna untuk menunjukkan nilai resistansi resistor memiliki beberapa keuntungan. Di antaranya adalah:

•  Efisien: Kode warna memungkinkan identifikasi nilai resistansi dengan cepat tanpa perlu membaca nilai dalam bentuk angka yang panjang.
•  Kompak: Kode warna memungkinkan penyampaian informasi penting dalam bentuk yang sangat kompak, sehingga tidak memerlukan banyak ruang pada komponen.
•  Universal: Kode warna resistor adalah standar industri yang diterima secara internasional, yang membuatnya menjadi bahasa universal bagi para insinyur dan teknisi elektronika di seluruh dunia.
•  Mengurangi Kesalahan: Dengan menggunakan kode warna yang jelas dan konsisten, kesalahan dalam mengidentifikasi nilai resistansi dapat diminimalkan.

 Kode Warna pada Resistor: Makna dan Penjelasannya

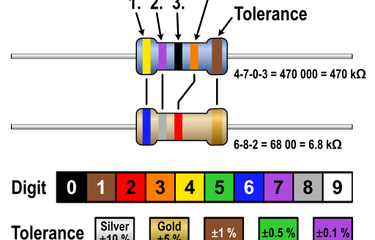

 Kode warna pada resistor terdiri dari pita-pita berwarna yang terletak di badan resistor. Setiap pita memiliki makna tertentu dan bersama-sama membentuk nilai resistansi dan toleransi. Berikut adalah penjelasan untuk setiap pita warna pada resistor:

•  Pita Pertama: Pita pertama pada resistor menunjukkan digit pertama dari nilai resistansi. Terdapat 10 warna yang mewakili angka 0 hingga 9 (hitam, cokelat, merah, orange, kuning, hijau, biru, ungu, abu-abu, putih).
•  Pita Kedua: Pita kedua menunjukkan digit kedua dari nilai resistansi. Seperti pita pertama, terdapat 10 warna yang mewakili angka 0 hingga 9.
•  Pita Ketiga: Pita ketiga menunjukkan pengali atau faktor pengali (10 pangkat x) yang harus diterapkan pada dua digit pertama untuk mendapatkan nilai resistansi yang sebenarnya. Ini membantu menentukan apakah nilai resistansi adalah ratusan, puluhan, atau unit ohm. Misalnya, jika pita ketiga berwarna merah, itu berarti faktor pengali adalah 100 (10 pangkat 2).
•  Pita Keempat: Pita keempat menunjukkan toleransi resistor, yang mengindikasikan seberapa dekat nilai resistansi aktual dengan nilai yang dinyatakan dalam ohm. Warna yang sering digunakan untuk pita keempat adalah emas (±5%) dan perak (±10%), yang menunjukkan toleransi tertentu dalam persentase.
•  Pita Kelima (Opsional): Pita kelima merupakan pita opsional yang biasanya hanya ada pada resistor dengan presisi tinggi atau resistor berdaya tinggi. Pita ini menunjukkan koefisien temperatur, yang menggambarkan perubahan nilai resistansi saat suhu berubah.

 Contoh Kode Warna Resistor

 Untuk memberikan gambaran lebih jelas tentang cara membaca kode warna pada resistor, berikut adalah contoh kode warna dan penjelasannya:

•  Pita Pertama (Pita Pertama): Merah
• Pita Kedua (Pita Kedua): Violet
• Pita Ketiga (Pita Ketiga): Hijau
• Pita Keempat (Pita Keempat): Emas

Dengan kode warna ini, kita dapat menyusun nilai resistansi resistor sebagai berikut:

•  Digit Pertama: Merah (angka 2)
• Digit Kedua: Violet (angka 7)
• Faktor Pengali: Hijau (pengali 10^5)
• Toleransi: Emas (±5%)

Sehingga, nilai resistansi dari resistor ini adalah 27 x 10^5 ohm atau 2.7 Megaohm, dengan toleransi ±5%.
