IC Gerbang Logika, TTL/CMOS/High Speed CMOS & Datasheet

IC Gerbang logika pada praktek atau penggunaanya dapat menggunakan gerbang logika yang terbuat dari dioda, saklar, relay dan sebagainya. IC gerbang logika untuk tipe  TTL sendiri umumnya ditandai dengan IC tipe 74 seri 74xx,  741xx, 742xx, 743xx, 744xx.

Sedangkan pada gerbang logika yang menggunakan CMOS dipakai CMOS tipe 40 seri 40xx sedangkan untuk High Speed CMOS menggunakan CMOS tipe 74 HC.

Meskipun gerbang logika dapat dibuat dari dioda, saklar ataupun relay tapi pada prakteknya mempunyai kekurangan pada ukuran yang besar serta kecepatan contohnya saat terjadi perubahan kondisi dari Low to High atau sebaliknya.

Untuk mengatasi hal tersebut maka dipakailah IC, disamping memiliki ukuran yang kecil juga berharga murah, dan memiliki kecepatan yang lebih baik.

Macam-Macam IC Gerbang Logika


Berikut ini macam-macam IC Gerbang Logika (TTL & CMOS)

1. IC Gerbang Logika AND


Untuk IC gerbang Logika AND tipe TTL menggunakan IC tipe 7408, tipe IC TTL ini memiliki 2 buah input yang terdiri dari 4 gerbang logika AND. Berikut ini gambar IC ttl gerbang logika AND

Gambar-IC-Gerbang-AND-Tipe-TTL

Untuk IC gerbang Logika AND tipe CMOS menggunakan IC 4081, tipe IC CMOS ini memiliki 2 input yang terdiri dari 4 gerbang logika AND. Berikut ini gambar IC CMOS gerbang logika AND

Gambar-IC-Gerbang-AND-Tipe-CMOS


2. IC Gerbang Logika OR


Untuk IC gerbang logika OR tipe TTL menggunakan IC tipe 7432, Tipe IC TTL ini memiliki 2 buah input yang terdiri dari 4 gerbang logika OR. Berikut ini gambar IC ttl gerbang logika OR

Gambar-IC-Gerbang-OR-Tipe-TTL

Untuk IC gerbang Logika OR tipe CMOS menggunakan IC 4071, tipe IC CMOS ini memiliki 2 input yang terdiri dari 4 gerbang logika OR. Berikut ini gambar IC CMOS gerbang logika OR


Gambar-IC-Gerbang-OR-Tipe-CMOS


3. IC Gerbang Logika NOT



Untuk IC gerbang logika NOT tipe TTL menggunakan IC tipe 7404, Tipe IC TTL ini terdiri dari 6 gerbang logika NOT. Berikut ini gambar IC ttl gerbang logika NOT

Gambar-IC-Gerbang-NOT-Tipe-TTL

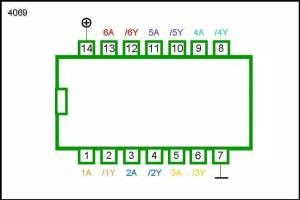

Untuk IC gerbang Logika NOT tipe CMOS menggunakan IC 4069, tipe IC CMOS ini terdiri dari 6 gerbang logika NOT. Berikut ini gambar IC CMOS gerbang logika NOT


Gambar-IC-Gerbang-NOT-Tipe-CMOS


4. IC Gerbang Logika NAND


Untuk membuat IC TTL gerbang logika NAND dapat menggunakan IC tipe 7400, Tipe IC TTL  ini memiliki 2 buah input yang terdiri dari 4 gerbang logika NAND. Berikut ini gambar IC ttl gerbang logika NAND

Gambar-IC-TTL-Gerbang-Logika-NAND

Untuk membuat IC CMOS gerbang Logika NAND dapat menggunakan IC 4011, tipe IC CMOS ini  memiliki 2 input yang terdiri dari 4 gerbang logika NAND. Berikut ini gambar IC CMOS gerbang logika NAND

Gambar-IC-CMOS-Gerbang-Logika-NAND

5. IC Gerbang Logika NOR


Untuk membuat IC TTL gerbang logika NOR dapat menggunakan IC tipe 7402, Tipe IC TTL  ini memiliki 2 buah input yang terdiri dari 4 gerbang logika NOR. Berikut ini gambar IC ttl gerbang logika NOR

Gambar-IC-TTL-Gerbang-Logika-NOR

Untuk membuat IC CMOS gerbang Logika NOR dapat menggunakan IC 4011, tipe IC CMOS ini  memiliki 2 input yang terdiri dari 4 gerbang logika NOR. Berikut ini gambar IC CMOS gerbang logika NOR.

Gambar-IC-CMOS-Gerbang-Logika-NOR

6. IC Gerbang Logika XOR


Untuk membuat IC TTL gerbang logika XOR dapat menggunakan IC tipe 7486, Tipe IC TTL  ini memiliki 2 buah input yang terdiri dari 4 gerbang logika XOR. Berikut ini gambar IC ttl gerbang logika XOR

Gambar-IC-TTL-Gerbang-Logika-XOR

Untuk membuat IC CMOS gerbang Logika XOR dapat menggunakan IC 4030, tipe IC CMOS ini  memiliki 2 input yang terdiri dari 4 gerbang logika XOR. Berikut ini gambar IC CMOS gerbang logika XOR

Gambar-IC-CMOS-Gerbang-Logika-XOR

7. IC Gerbang Logika XNOR


Untuk membuat IC CMOS gerbang Logika XNOR dapat menggunakan IC 4077, tipe IC CMOS ini  memiliki 2 input yang terdiri dari 4 gerbang logika XOR. Berikut ini gambar IC CMOS gerbang logika XNOR

Gambar-IC-CMOS-Gerbang-Logika-XNOR

Untuk Lebih Lengkapnya kamu bisa lihat tabel IC gerbang logika TTL, CMOS, High Speed CMOS dibawah ini

Gambar-Tabel-IC-Gerbang-Logika
